China Angle Tower Hersteller Lieferanten Fabrik - Angle Tower Hergestellt in China

Startseite / Produkte / Übertragungsleitungsturm / Winkelturm

Hersteller von Winkeltürmen

Winkeltürme sind spezielle Übertragungsleitungskonstruktionen, die dazu dienen, Freileitungen an Punkten zu tragen, an denen die Übertragungsroute ihre Richtung ändert.

Als professioneller Hersteller von Sendemasten bietet Jiudingli leistungsstarke -Wendeturmlösungen- für globale Energieversorger, Betreiber und andere.

Turm mit breitem Basiswinkel
Der Wide Base Angle Tower ist ein Transmissionswinkelturm mit vergrößertem Beinabstand, um die Fundamentstabilität in weichem Boden, aufgeschüttetem Land und bei Bodenbedingungen mit
Selbsttragender Winkelturm
Der selbsttragende Winkelturm ist ein vierbeiniger Gittermast aus Stahl ohne Abspannseilverankerung, der für Hochspannungswinkel, Kreuzungen und Installationen mit eingeschränkten Korridoren
Schmaler Basis-Winkelturm
Der Narrow Base Angle Tower ist ein selbsttragender Stahlgitterturm mit reduziertem Beinabstand, um den Platzbedarf in engen Winkeln der Übertragungsleitungskorridore zu minimieren.
Mittelschwerer Winkelturm
Der Medium Duty Angle Tower ist ein selbst{0}}tragender Stahlgittermast, der entlang von Hochspannungsleitungen-installiert wird, um seitliche Spannungen an Leitungsabweichungspunkten auszugleichen.

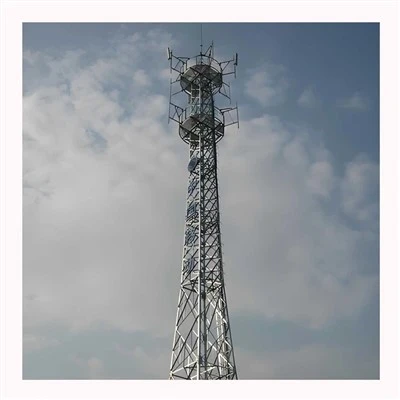

Leichter Winkelturm
Der Light Duty Angle Tower wird an Leitungswinkelpositionen von 10 kV–110 kV verwendet, um die Querspannung des Leiters zu tragen und strukturelle Unterstützung für Leitungsrichtungsänderungen zu

Warum sollten Sie sich für Jiudingli Angle Towers entscheiden?

Entwickelt für Richtungslinienänderungen:

Speziell für Übertragungsleitungsabweichungspunkte mit unterschiedlichen Winkelanforderungen entwickelt.

Hohe mechanische Festigkeit:

Kann erhebliche Leiterspannungen, Windlasten und Umweltbelastungen bewältigen.

Optimiertes Strukturdesign:

Fortschrittliche Strukturanalysen sorgen für maximale Stabilität und effiziente Materialausnutzung.

Anpassungsfähigkeit an komplexes Gelände:

Geeignet für Ebenen, Berge, Täler, Flüsse, Wüsten und Küstenregionen.

Langfristiger-Korrosionsschutz:

Feuerverzinkter Stahl gewährleistet außergewöhnliche Haltbarkeit und Lebensdauer.

Produktkategorie

Kategorie	Beschreibung
Leichter Winkelturm	Optimiert für Mittel- und Niederspannungsverteilungsleitungen und günstige Umgebungsbedingungen.
Mittelschwerer Winkelturm	Industriestandard für regionale Übertragungsnetze, der Materialeffizienz und strukturelle Kapazität in Einklang bringt.
Hochleistungs-Winkelturm	Konzipiert für EHV-/UHV-Leitungen, Flussüberquerungen und Gebiete mit hohen Windgeschwindigkeiten oder starker Eisbelastung.
Turm mit breitem Basiswinkel	Entwickelt für weiche Bodenfundamente oder unebenes Gelände und bietet eine verbesserte Lastverteilung und maximale Stabilität.
Schmaler Basis-Winkelturm	Ideal für Gebiete mit Vorfahrtsbeschränkungen (ROW), städtische Randgebiete oder bergiges Gelände mit begrenztem Korridorraum.
Selbsttragender Winkelturm.-	Starre, freistehende-Konstruktionen, die keine Abspanndrähte erfordern - und sich für flexible und stabile Rasteranordnungen eignen.

Produktspezifikationen

Artikel	Spezifikation
Turmtyp	Winkelturm
Spannungsbereich	35 kV – 1000 kV+
Strukturtyp	Gitterstahlturm
Materialqualität	Q235B, Q355B, ASTM-Äquivalent
Oberflächenbehandlung	Feuerverzinkt-
Dicke der Zinkschicht	Größer oder gleich 85 μm
Turmhöhe	15m – 120m
Linienwinkelbereich	5 Grad –90 Grad +
Windwiderstand	Bis zu 250 km/h
Designstandards	IEC, IEEE, EN, GB
Lebensdauer	30–50 Jahre

Technische Merkmale und Vorteile

Premium-Materialintegrität:

Wir verwenden vollständig rückverfolgbaren, hoch{0}festen Stahl -, der die strukturelle Festigkeit gegen Knicken und dynamische Windlasten gewährleistet.

Modulares und verschraubtes-Baugruppendesign:

Vor-CNC-gestanzte Teile ermöglichen eine schnelle, kostengünstige -effektive-Montage vor Ort.

Überlegene Korrosionsbeständigkeit:

Alle Komponenten sind feuerverzinkt gemäß ISO 1461/ASTM A123 und bieten eine wartungsfreie Lebensdauer von über 25 Jahren.

Aerodynamische Effizienz:

Das offene Gitterdesign reduziert den Windwiderstand, senkt die Reaktionslasten des Fundaments und senkt die Gesamtkosten für den Bau.

Technische Anwendungen

Den Angle Towers von Jiudingli wird in unterschiedlichen Gelände- und Klimaprofilen vertraut:

Hoch-Spannungsübertragung:

Entscheidende Aufhängungs- und Spannungsknoten für 110-kV- bis 1100-kV-Übertragungssysteme.

Einsatz in extremem Gelände:

Hochleistungs- und Wide-Base-Türme, die in Gebieten mit hohem Salzgehalt in den Alpen, in der Wüste und an der Küste eingesetzt werden.

Stromversorgung städtischer Korridore:

Narrow-Base-Lösungen zur Optimierung der Stromversorgung auf dicht besiedelten oder stark regulierten Wegen.

Produktionsmanagement und Qualitätskontrolle

Jeder Winkelturm wird nach genehmigten Zeichnungen und strengen Qualitätsverfahren hergestellt.

Überprüfung der Materialzertifizierung
Prüfung der mechanischen Eigenschaften
Prüfung der Schweißqualität

Kontrolle der Maßhaltigkeit
Prüfung der Verzinkungsdicke
Überprüfung der Probemontage
Endgültige Werksinspektion

Verpackung und Transport

Verpackungsmethoden

Stahlbündelverpackung
Schützende verzinkte Oberflächenabdeckung
Nummerierte Komponentenidentifikation
Verstärkte Exportverpackung

Transportlösungen

Containertransport
Massenversand brechen
Übergroße Frachtlogistik
Internationale Projektabwicklung

Zertifizierungen und Compliance

Unsere Hängeturmsysteme entsprechen den weltweiten Standards der Getriebetechnik:

ISO 9001-Qualitätsmanagementsystem
Umweltmanagementsystem ISO 14001
ISO 45001 Arbeitssicherheitssystem
IEC/IEEE-Übertragungsstandards
Inspektionsunterstützung durch Dritte-(SGS/BV/TÜV)
Materialprüfzertifikate (MTC)

FAQ

F: Wofür wird ein Winkelturm verwendet?

A:Winkelmasten werden an Umleitungspunkten der Übertragungsleitungsroute eingesetzt, an denen der Leiter die Richtung ändert und zusätzliche mechanische Festigkeit erforderlich ist.

F: Welche Winkelbereiche können Ihre Türme abdecken?

A:Je nach Projektentwurf können kleine Wendeecken in große Wendeecken für die Türme umgewandelt werden.

F: Welche Spannungsstufen sind verfügbar?

A: Wir fertigen Winkelmasten für 35-kV-, 66-kV-, 110-kV-, 220-kV-, 330-kV-, 500-kV-, 750-kV- und 1000-kV-Übertragungssysteme.

F: Können Türme entsprechend den Projektzeichnungen angepasst werden?

A:Ja. Wir bieten komplette OEM- und kundenspezifische Fertigungsdienstleistungen basierend auf Kundenzeichnungen und technischen Spezifikationen.

F: Wie hoch ist die erwartete Lebensdauer?

A: Unter normalen Betriebsbedingungen beträgt die Lebensdauer typischerweise 30–50 Jahre.

F: Können Sie Strukturberechnungen bereitstellen?

A:Ja. Auf Anfrage stellen wir technische Berechnungen, Lastanalyseberichte und Strukturzeichnungen zur Verfügung.

F: Unterstützen Sie die Inspektion durch Dritte-?

A:Ja. SGS, BV, TÜV und andere international anerkannte Prüfstellen stehen zur Verfügung.

F: Welche Zahlungsmethoden werden akzeptiert?

A: Wir akzeptieren üblicherweise T/T, L/C und andere einvernehmlich vereinbarte internationale Handelszahlungsmethoden.

F: Wie lange ist die Produktionsvorlaufzeit?

A: Die Produktion dauert in der Regel 20–45 Tage, abhängig von den Turmspezifikationen und der Bestellmenge.

F: Können Winkeltürme in Regionen mit starker Wind- oder Eisbelastung eingesetzt werden?

A:Ja. Unser Ingenieurteam kann das Turmdesign optimieren, um bestimmte Windgeschwindigkeiten, Anforderungen an die Eisdicke und seismische Bedingungen zu erfüllen.

Wir sind -als einer der führenden Hersteller und Lieferanten von Winkelmasten in China bekannt. Wenn Sie einen in China hergestellten Winkelturm kaufen möchten, fordern Sie gerne ein Angebot und eine Spezifikation von unserem Werk an. Für eine Preisberatung kontaktieren Sie uns.

Anfrage senden
