Hersteller von Stahlmasten und Versorgungskonstruktionen

Stahlmast- und Versorgungskonstruktionen sind wesentliche Infrastrukturkomponenten, die häufig in der Stromübertragung, in Verteilungsnetzen, Umspannwerken und Stromversorgungssystemen eingesetzt werden.

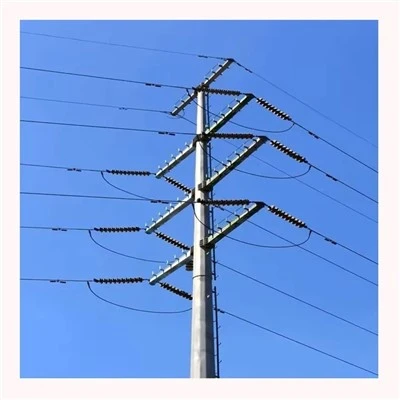

Übertragungsmast
Transmission Pole ist eine Stahltragkonstruktion, die für Freileitungs-Stromübertragungs- und -verteilungsnetze entwickelt wurde und eine zuverlässige Unterstützung für Leiter, Isolatoren und

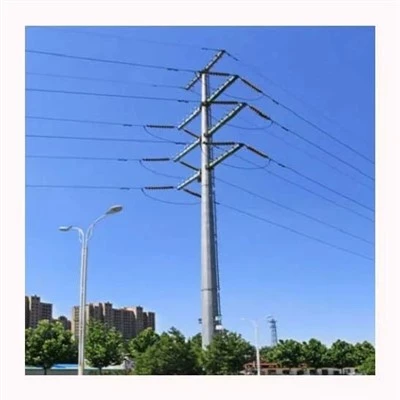

Stahlrohrstange
Steel Pipe Pole ist eine Stützkonstruktion aus Stahlrohr, die für Telekommunikations-, Beleuchtungs-, Überwachungs- und Versorgungsinfrastrukturprojekte entwickelt wurde, bei denen eine kompakte
Ausrüstungsunterstützungsstruktur
Equipment Support Structure ist ein strukturelles Stahltragsystem, das für den Transport von Elektro- und Industriegeräten in Umspannwerken, Schaltanlagen und Infrastrukturprojekten entwickelt wurde
Verteilermast
Heavy Duty Steel Distribution Pole ist eine strukturelle Unterstützungslösung, die für Freileitungsnetze mit 10 kV–35 kV+ entwickelt wurde und Leiter, Traversen, Isolatoren, Transformatoren und
Busunterstützungsstruktur
Stützstrukturen für Umspannwerksbusse sind wichtige Rahmen mit niedrigem Profil, die zur Montage von Stützisolatoren und zur Aufnahme starrer (Aluminiumrohre) oder flexibler (Litzenkabel)

Warum Jiudingli wählen?

Qingdao Jiudingli Steel Structure Engineering Co., Ltd. wurde 2003 gegründet. Es ist ein professioneller Stahlkonstruktionshersteller mit über 20 Jahren Branchenerfahrung. Das Unternehmen hat seinen Sitz in Qingdao, einer großen Hafenstadt in China, mit bequemen Transportmöglichkeiten, die eine starke Unterstützung für effiziente Logistik- und Exportabläufe bieten.

Produktspezifikationen

Parameter	Spezifikationsdetails
Materialqualitäten	Q235B, Q355B, Q420; ASTM A36, A572 Gr.50/Gr.65; EN 10025 S355 / S460
Strukturtyp	Konische Gleitstangen mit Gelenk-, Stangen mit Flanschen, selbst-tragende mehrseitige-Strukturen
Spannungsanwendung	Geeignet für Niederspannungsleitungen (LV) bis hin zu Hochspannungs-/Extrahochspannungsleitungen (HV/EHV) (11 kV – 500 kV+)
Formprofile	Rund konisch, achteckig, 12-eckig, 16-eckig oder vieleckig
Länge pro Abschnitt	Bis zu 14 Meter ohne Querschweißung (anpassbar für Containerschifffahrt)
Korrosionsschutz	Feuerverzinkung streng nach ISO 1461 / ASTM A123 (optional: Duplex-Pulverbeschichtung über Verzinkung)
Designstandards	ASCE 48 (Design of Steel Transmission Pole Structures), BS EN 40, AWS D1.1

Produktmerkmale

01/

Hohe Festigkeit und Torsionsfestigkeit:Hergestellt aus hochwertigen Baustahlplatten, kalt{0}geformt in polygonale Formen, um die Widerstandsfähigkeit gegen Wind, Eis und Leitungsspannung zu maximieren.

02/

Platz-Fußabdruck sparen:Erfordert im Vergleich zu herkömmlichen Gittertürmen eine deutlich geringere Grundfläche des Wegerecht-Fundaments (ROW), was sie ideal für enge städtische Korridore macht.

03/

Advanced Slip-Gemeinsames Engineering:Präzise-konische Abschnitte ermöglichen eine nahtlose-Gleitverbindung-vor Ort und stellen eine starre, wartungsfreie-Verbindung her.

04/

Jahrzehntelange Korrosionsabschirmung:Eine dicke feuerverzinkte Innen- und Außenbeschichtung gewährleistet eine längere Lebensdauer (25+ Jahre) in Küstengebieten mit hohem Salzgehalt oder korrosiven Industriegebieten.

Produktanwendungen

Unsere Stahlmasten und Versorgungskonstruktionen bieten zuverlässige Unterstützung in verschiedenen Betriebsumgebungen:

01.

Oberleitungskraftübertragung:

Hochspannungs-Freileitungsmasten ersetzen schwere Gittermasten in städtischen und vorstädtischen Netzen.

02.

Stromverteilungsnetze:

Mittel- und Niederspannungs-Strommasten zur Unterstützung von Freileitungen, Transformatoren und Schaltanlagen.

03.

Umspannwerksinfrastruktur:

Schwere-Portalkonstruktionen, Blitzmasten und Gerätetragrahmen in Kraftwerken.

04.

Smart City und kommunale Infrastruktur:

Integrierte intelligente Masten für LED-Straßenbeleuchtung, Verkehrssignale, CCTV-Kameras und 5G-Mikrozellen.

Herstellungsprozess

Materialbeschaffung und Rückverfolgbarkeit:

Verwenden Sie hochfeste Stahlplatten und legen Sie ein vollständiges Materialzertifikat vor.

CNC-Plasmaschneiden und konisches Längsschneiden:

Automatisiertes Präzisionsschneiden von Trapezplatten zur Sicherstellung korrekter Konusabmessungen.

Biegen im großen-Maßstab:

Einsatz hochbelastbarer CNC-Tandem-Abkantpressen (bis zu 12 m+ Spannweite) zur Kaltumformung von Stahlplatten zu mehrseitigen oder runden Profilen.

Automatisches Längsschweißen:

Einsatz fortschrittlicher Unterpulverschweißsysteme (SAW), um gleichmäßige, vollständig durchdringende Langnahtschweißnähte mit minimaler thermischer Verformung zu bilden.

Flansch- und Armbefestigung:

Roboter- und AWS-zertifiziertes manuelles Schweißen von Grundplatten, Verbindungsflanschen und Querarmhalterungen.

Vollständige-Feuerverzinkung-:

Vollständige chemische Reinigung, gefolgt vom Eintauchen in ein Zinkbad, um eine gleichmäßige Beschichtung innerhalb und außerhalb des Pols sicherzustellen.

Qualitätskontrolle und -management

Jiudingli implementiert ein strenges Qualitätssicherungsprotokoll, das den globalen Netzstandards entspricht. Unsere zerstörungsfreien Prüfungen (NDT) und Dimensionsüberprüfungen umfassen:

Ultraschallprüfung (UT) und Magnetpulverprüfung (MT):

100 %-Inspektion kritischer Längsschweißnähte und Flansch-{1}zu-Pfostendurchdringungsschweißnähte.

Überprüfung der Zinkbeschichtung:

Magnetische Dickenprüfung stellt sicher, dass es keine dünnen Stellen gibt und erfüllt die Anforderungen von ASTM A123/ISO 1461.

Maß- und Konizitätsprüfung:

Präzise Lasermessungen von Durchmessern, Länge, Abschnittsausrichtung und Überlappungslängen von Gleitverbindungen.

Zerstörende und mechanische Prüfung:

Regelmäßige Zug- und Schlagprüfungen von Mustercoupons in unserem zertifizierten Labor.

Verpackung & Logistik

Angesichts der Größe und des hohen Gewichts der Stahlmastkomponenten hat Jiudingli eine maßgeschneiderte Logistiklösung implementiert, um Transportschäden zu verhindern:

Oberflächenkratzschutz

Der Stangenkörper ist mit dicken Schutzdecken oder Polyethylenschaum umwickelt, um Kratzer auf der Zinkbeschichtung beim Be- und Entladen sowie beim Transport zu vermeiden.

Sattel-Typ-Stapelung

Mehrfach abgewinkelte Stangen werden auf speziell entwickelten, schweren Sattelrahmen aus Holz gestapelt und mit Stahlbändern - gesichert, um Druck, Verformung oder Wegrollen in Behältern zu verhindern.

Optimierter verschachtelter Transport

Für bestimmte Projekte können konische Abschnitte mit kleinerem{0}}Durchmesser sicher in größeren Abschnitten verschachtelt werden. Dadurch wird der Containerraum maximiert und die Versandkosten pro-Einheit für Käufer erheblich reduziert.

FAQ

F: Welche Arten von Stahlkonstruktionen stellen Sie her?

A: Wir produzieren Stahlrohrmasten, Übertragungsmasten, Verteilermasten, Umspannwerksportale, Sammelschienenträger und Geräterahmen.

F: Wie hoch ist die Lebensdauer Ihrer Produkte?

A: Normalerweise 25–50 Jahre, abhängig von der Umgebung und den Wartungsbedingungen.

F: Wie lange ist Ihre Lieferzeit?

A: Im Allgemeinen beträgt die Fertigungsvorlaufzeit 30 bis 45 Tage nach Anzahlungsbestätigung und Bauplangenehmigung, abhängig vom Volumen und der Komplexität des Designs.

F:Kann eine Inspektion durch Dritte-veranlasst werden?

A: Ja, SGS-, BV- und TÜV-Inspektionen sind vor dem Versand verfügbar.

F: Welche Zahlungsmethoden akzeptieren Sie?

A: Wir akzeptieren üblicherweise T/T, L/C und andere einvernehmlich vereinbarte internationale Zahlungsmethoden.

F: Welche Spannungsniveaus können Ihre Strukturen unterstützen?

A: Unsere Stahlversorgungskonstruktionen werden üblicherweise für 10-kV- bis 500-kV-Stromversorgungssysteme verwendet. Anwendungen mit höherer Spannung können auf der Grundlage von Projektspezifikationen und strukturellen Designanforderungen entwickelt werden.

F: Bieten Sie Tragwerksplanung und technische Berechnungen an?

A:Ja. Unser Ingenieurteam bietet umfassende Strukturplanungsdienstleistungen, einschließlich Lastberechnungen, Windwiderstandsanalysen, seismische Bewertungen und Fundamentlastempfehlungen auf der Grundlage internationaler Standards.

F: Welche Materialien werden für Ihre Stahlmasten und -konstruktionen verwendet?

A:Wir verwenden hauptsächlich hochfesten Baustahl wie Q235B und Q355B. Je nach Projektanforderungen und Exportzielen sind auch gleichwertige Materialien der ASTM--Qualität verfügbar.

F: Wie stellen Sie die Korrosionsbeständigkeit bei Außeninstallationen sicher?

A: Alle Stahlkonstruktionen werden einer Feuerverzinkung mit einer Zinkschichtdicke von typischerweise über 85 μm unterzogen. Für küstennahe oder stark korrosive Umgebungen können dickere Beschichtungen oder zusätzliche Schutzsysteme aufgetragen werden.

F: Bieten Sie Installationsanleitungen oder technischen Support an?

A:Ja. Wir stellen detaillierte Installationszeichnungen und Montageanweisungen zur Verfügung und bieten technischen Fernsupport oder -Anleitung vor Ort an, wenn das Projekt dies erfordert.

Wir sind als einer der führenden Hersteller und Lieferanten von Stahlmasten und Versorgungskonstruktionen in China bekannt. Wenn Sie in China hergestellte Stahlmasten und Versorgungskonstruktionen kaufen möchten, fordern Sie gerne ein Angebot und eine Spezifikation von unserem Werk an. Für eine Preisberatung kontaktieren Sie uns.
