500-kV- und 750-kV-Übertragungsmasten: Unterschiede in Design und Anwendung

Die Wahl des richtigen Spannungsniveaus für ein Übertragungsleitungsprojekt ist eine entscheidende Entscheidung. Sowohl 500 kV als auch 750 kV sind gängige Optionen für die Hochspannungsübertragung, sie unterscheiden sich jedoch erheblich in Design, Kosten und Anwendungsszenarien. Wenn Sie diese Unterschiede verstehen, können Sie eine bessere Wahl für Ihr Projekt treffen.





500 kVfällt in die Kategorie der Extra-Hochspannung (EHV). Es handelt sich heute um eine der ausgereiftesten und am weitesten verbreiteten Spannungsebenen in globalen Stromnetzen. Dank jahrzehntelanger Betriebserfahrung verfügen 500-kV-Übertragungsleitungen über gut etablierte Designstandards und eine zuverlässige Lieferkette.

750 kVfällt in die Kategorie Ultrahochspannung (UHV). Es bietet eine größere Übertragungskapazität und längere Übertragungsentfernungen, stellt aber auch höhere Anforderungen an Design, Fertigung und Konstruktion. Gemäß dem chinesischen nationalen Standard Code for Design of 110kV-750kV Overhead Transmission Lines (GB 50545-2010) gelten 500kV für Einzel--Kreis-, Doppel--Kreis-Übertragungsleitungen und Mehrkreis-Übertragungsleitungen, während 750kV derzeit nur für Einkreis-Leitungen gilt. Allein dieser Unterschied spiegelt den technischen Reifeunterschied zwischen den beiden Spannungsebenen wider.





Dies ist einer der sichtbarsten Unterschiede.

500-kV-Übertragungsmastentypischerweise verwenden4-Bündel-Leiter– jede Phase besteht aus 4 Sub-leitern. Zu den gängigen Leitertypen gehören 4×LGJ-630/45 oder 4×LGJ-400/35. Das 4-Bündel-Design bietet eine gute Balance zwischen Übertragungskapazität und Kosteneffizienz.

750-kV-Übertragungsmastenverwenden6-Bündel-Leiter– jede Phase besteht aus 6 Sub-leitern. Ein typischer Leitertyp ist 6×JL/G1A-400/50. Mehr Unterleiter bedeuten eine höhere Übertragungskapazität, aber auch eine höhere Spannung und ein höheres Gewicht, was höhere Anforderungen an die Turmstruktur stellt.

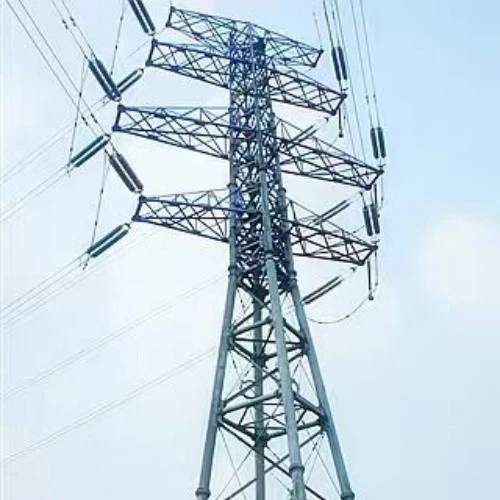

500-kV-Übertragungsmastenbieten eine größere Auswahl an Turmtypen. Das universelle Design der State Grid Corporation für 500-kV-Stahlrohrtürme umfasst:9 Module und 60 Turmtypen. Zu den gebräuchlichen Typen gehören der Weinglastyp (Aufhängeturm), der Trockentyp (Spannungsturm) und der Trommeltyp (Doppelkreisturm). Ganz gleich, ob es sich um Einzel-{4}Kreis-, Doppel-{5}Kreis- oder Mehrkreis---Leitungen handelt, 500kV verfügt über ausgereifte Turmlösungen.

750-kV-Übertragungsmastenhaben eine begrenztere Auswahl. Das universelle Design der State Grid Corporation für 750-kV-Stahlrohrtürme umfasst nur2 Module und 15 Turmtypen. Bei Hängetürmen mit einem -Kreis werden typischerweise Turmköpfe vom Typ Wein- verwendet, bei Zugtürmen werden Turmköpfe vom Trocken- oder F--Typ verwendet, und bei Türmen mit zwei -Kreisen werden Turmköpfe vom Trommeltyp verwendet.





500-kV-Übertragungsmasten– Unter typischen Designbedingungen (Bodenhöhe 24–27 Meter, horizontale Spannweite 420–600 Meter) wiegt ein einzelner Turm ungefähr7,6-12 Tonnen. Bei kompakten Doppel-leitungsleitungen erreichen die Masten typischerweise Höhen von bis zu 10 Metern60-70 Meter, mit einer Linienkorridorbreite von durchschnittlich etwa 22 Metern.

750-kV-Sendemasten - Größe und Gewicht haben deutlich zugenommen. Beispielsweise betrug die Höhe der Türme in der Schlucht 92,4 Meter und das Gewicht betrug 127 Tonnen -, etwa das Doppelte der Höhe und des Gewichts herkömmlicher Türme; Bei einigen Projekten waren 90 % der Türme 30 Meter höher als herkömmliche Türme. Dementsprechend vergrößerte sich auch der Durchmesser der Leiter, wobei der Durchmesser der 750-kV-Übertragungsleitungen typischerweise 27,6 Millimeter betrug.







500 kV ist die zuverlässigere Wahl, wenn Ihr Projekt Folgendes umfasst:

Übertragungsreichweite von 200–500 Kilometern

Dicht besiedelte Gebiete, in denen die Vorteile eines doppelten -Kreislaufs wertvoll sind

Bedarf an ausgereifter, bewährter Technologie mit einer stabilen Lieferkette

Strenge Projektzeitpläne und Kostenkontrollanforderungen

750 kV ist eine ernsthafte Überlegung wert, wenn Ihr Projekt Folgendes umfasst:

Übertragungsreichweite über 500 Kilometer

Massiver Bedarf an Übertragungskapazität (z. B. Evakuierung großer Energiebasis)

Linien, die durch offene, dünn besiedelte Gebiete führen

Langfristige-Planung mit Spielraum für zukünftige Netzerweiterungen





Ob Sie sich für 500-kV- oder 750-kV-Sendemasten entscheiden,Qingdao Jiudingli Steel Structure Engineering Co., Ltd.bietet professionelle Unterstützung bei der Fertigung. Mit über 20 Jahren Erfahrung in der Mastfertigung verfügen wir über eine Produktionslizenz für 500-kV-Sendemasten und eine jährliche Produktionskapazität von 360.000 Tonnen.

Unsere Dienstleistungen decken den gesamten Prozess ab – von der Designoptimierung, Materialbeschaffung, Fertigung, Verzinkung bis hin zur Logistiklieferung. Ob Sie Gittertürme, Stahlrohrtürme oder kundenspezifische Stahlkomponenten benötigen, wir sind in der Lage zu liefern.
