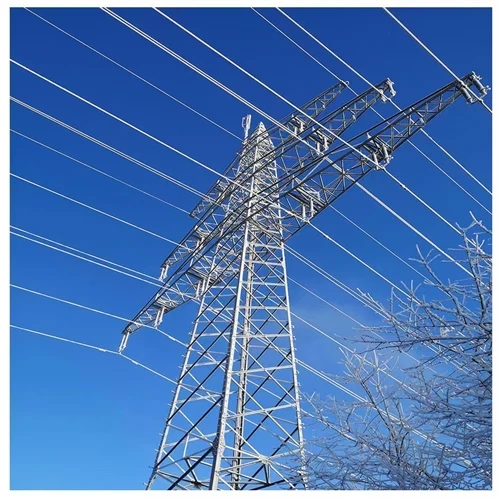

Gittermast vs. Stahlrohrmast: Was ist besser?

Bei der Planung einer Übertragungsleitung ist die Wahl des richtigen Turmtyps eine der ersten wichtigen Entscheidungen. Zwei der häufigsten Optionen sindGittertürmeUndStahlrohrstangen. Beide werden seit Jahrzehnten verwendet und jedes hat seinen Platz. Die „bessere“ Wahl hängt vollständig von den spezifischen Bedingungen Ihres Projekts-Spannung, Gelände, Budget, Landverfügbarkeit und lokalen Vorlieben ab.

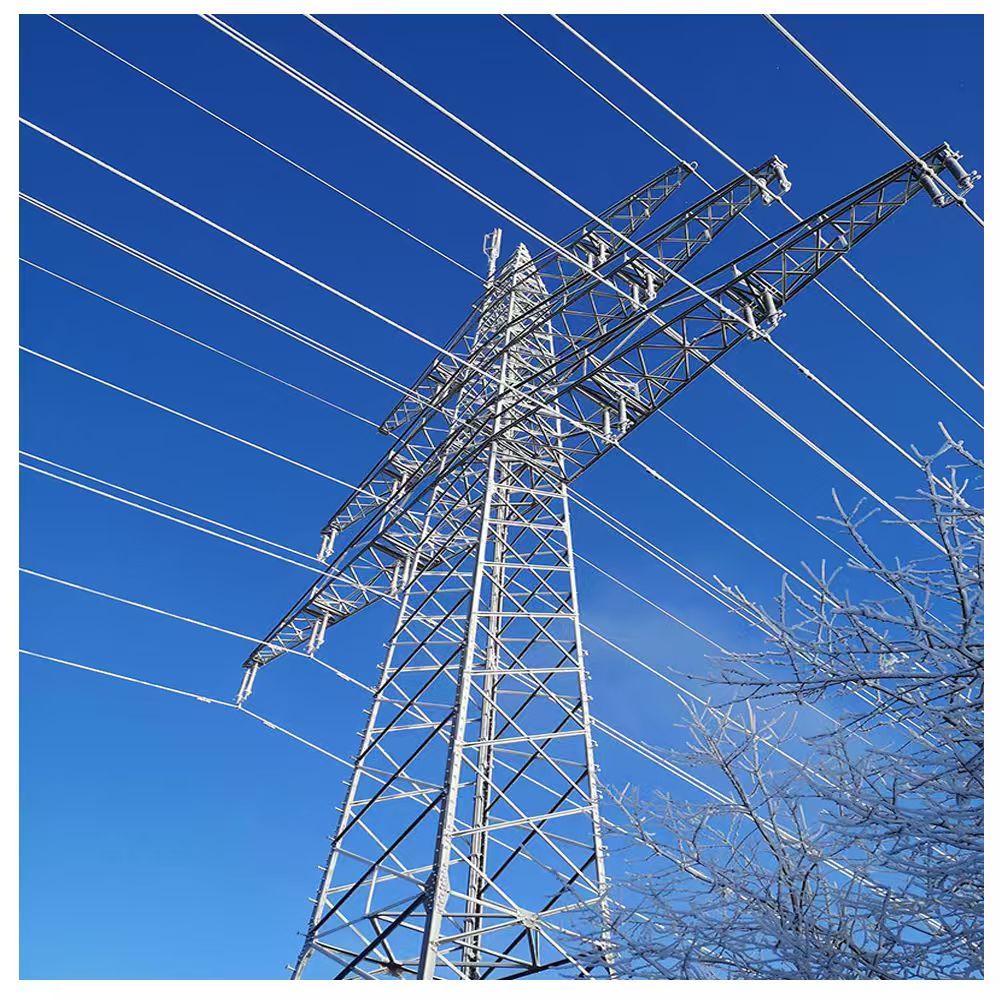

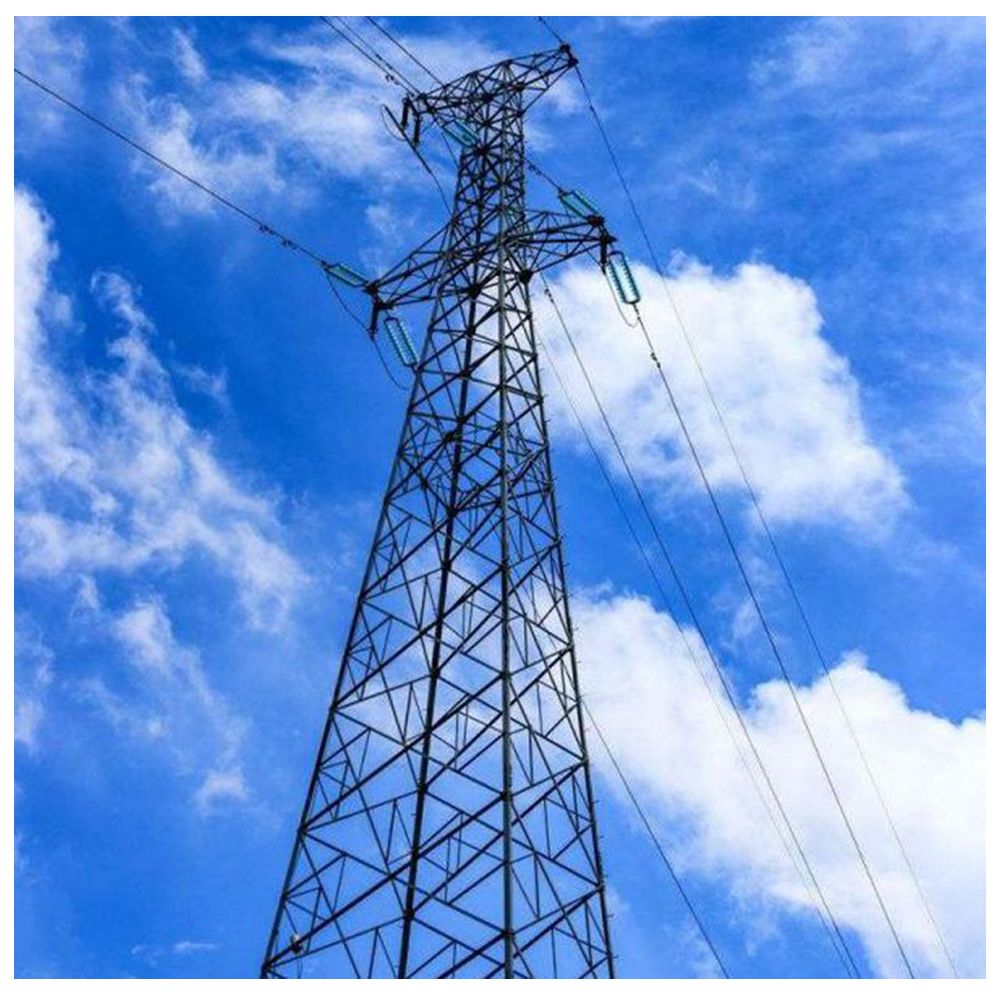

Ein Gitterturm ist eine offene -Rahmenkonstruktion aus verschraubten Winkelstahlprofilen, die ein dreieckiges oder quadratisches Gerüst bilden. Es ist der klassische „Strommast“, den sich die meisten Menschen vorstellen, wenn sie an Übertragungsleitungen denken.



Hauptmerkmale:

• Häufigster Typ für Hochspannungsleitungen (typischerweise 220 kV und mehr)
• Hohes Verhältnis von Festigkeit-zu-Gewicht und hervorragende Designflexibilität
• Unterstützt große Spannweiten-oft über 400 Meter
• Kann mehrere Stromkreise und gebündelte Leiter aufnehmen
• Der modulare Aufbau erleichtert den Transport und die Montage in abgelegenem oder unebenem Gelände
• Funktioniert gut bei starker Wind- und Eislast



Typische Anwendungen:Stromübertragung über große Entfernungen-mit hoher-Leistung in ländlichen oder abgelegenen Gebieten.



Vorteile:

Kosten-effektiv– Im Allgemeinen kostengünstiger in der Herstellung als Rohrstangen

Leichte Komponenten– Einzelne Mitglieder sind leicht zu transportieren, selbst an schwer zugängliche Standorte

Stark und zuverlässig– Bewährte Leistung im jahrzehntelangen Einsatz

Vielseitig– Kann mehrere Stromkreise und eine große Spanne unterstützen

Modularer Aufbau– Einfacher Aufbau vor Ort, auch in unebenem Gelände



Nachteile:

Große Stellfläche– Erfordert mehr Vorfahrtsland (RoW). Ein typischer Gitterturm benötigt etwa 245 Quadratmeter Land

Visuelle Wirkung– Das offene-Rahmendesign fällt in der Landschaft besser auf

Höherer Windwiderstand– Die offene Struktur fängt mehr Wind ein

Korrosionsanfälligkeit– Mehr exponierte Oberflächen bedeuten ein höheres Korrosionsrisiko

Gefahr von Vogelkollisionen– Etwas höheres Risiko für Vögel





Ein Stahlrohrmast ist ein einzelner, sich verjüngender, hohler Stahlschaft, der im Boden verankert ist. Es hat ein schlankes, minimalistisches Erscheinungsbild und nimmt viel weniger Platz auf dem Boden ein.



Hauptmerkmale:

• Wird häufig in städtischen oder vorstädtischen Umgebungen eingesetzt, in denen Ästhetik und Platz eine Rolle spielen
• Die Stützweiten sind bis zu etwa 250 Meter-kürzer als Gittermasten
• Geringerer Platzbedarf als Gittertürme
• Schnellere Installation durch weniger Komponenten
• Die geschlossene Form bietet eine bessere Beständigkeit gegen Korrosion und Vandalismus



Typische Anwendungen:Städtische und vorstädtische Gebiete, unter{0}}Übertragungs- und Verteilungsleitungen (typischerweise 69 kV bis 138 kV), enge Korridore und Bereiche, in denen es auf die Ästhetik ankommt



Vorteile:

Platzsparend-– Benötigt viel weniger Land. Jeder Monopolturm benötigt nur etwa 33 Quadratmeter, im Vergleich zu 245 Quadratmetern für einen Gitterturm

Ästhetisch ansprechend– Das schlanke Design fügt sich besser in städtische Umgebungen ein

Bessere Korrosionsbeständigkeit– Die geschlossene, glatte Oberfläche sorgt für besseren Schutz

Geringerer Windwiderstand– Die glatte zylindrische Form erzeugt weniger Windwiderstand

Schnellere Erektion– Weniger Komponenten bedeuten eine schnellere Installation

Bessere öffentliche Akzeptanz– Gemeinden bevorzugen im Allgemeinen das Aussehen von Monopolen

Widerstand gegen Vandalismus– Im Vergleich zu Gittertürmen ist es schwieriger, Komponenten zu stehlen



Nachteile:

Höhere Kosten– Teurer in der Herstellung. Monopole können bis zu 50 % mehr kosten als herkömmliche Gittertürme

Schwerer und schwieriger zu transportieren– Viel schwerer, erfordert häufig Zugang zum Fahrzeug und Sondergenehmigungen

Größeres Fundament– Erfordert ein viel größeres und teureres Betonfundament

Begrenzte Spanne– Normalerweise haben Stützen eine Spannweite von bis zu etwa 250 Metern und sind damit kürzer als Gittermasten

Begrenzte Konfigurationsflexibilität– Weniger anpassungsfähig für komplexe Konfigurationen oder mehrere Schaltkreise





Aspekt	Gitterturm	Stahlrohrmast
Typische Spannung	220 kV und mehr	69 kV – 138 kV
Span-Fähigkeit	Normalerweise über 400 Meter	Normalerweise bis zu 250 Meter
Land-Fußabdruck	~245 m² pro Turm	~33 m² pro Turm
Gewicht / Transport	Leichte Komponenten, einfach zu transportieren	Schwer, schwieriger zu transportieren
Stiftung	Kleiner, einfacher	Viel größer, schwerer
Herstellungskosten	Untere	Höher (bis zu 50 % mehr)
Installationsgeschwindigkeit	Modular, aber mehr Montagezeit	Schneller, weniger Komponenten
Windwiderstand	Höherer Luftwiderstand (offener Rahmen)	Geringerer Widerstand (glatte Oberfläche)
Visuelle Wirkung	Industriell, spürbar	Schlank, ästhetisch
Korrosionsbeständigkeit	Verletzlicher	Besser
Vandalismusrisiko	Höher (Komponenten können gestohlen werden)	Untere
Am besten geeignet für	Fern-/Fern-distanz/Hoch-spannung	Städtisch / enge Korridore / niedrigere-Spannung









In vielen Projekten funktioniert ein gemischter Ansatz am besten. Sie könnten verwendenRohrmasten in städtischen Gebietenwo Raum und Ästhetik entscheidend sind, und wechseln Sie zuGittertürme in ländlichen oder abgelegenen Gegendenwo Kosten und einfacher Transport wichtiger sind.

Einige Versorgungsunternehmen verwenden beispielsweise eine 220-kV-Leitunggerade Abschnitte mit GittertürmenUndWinkelprofile mit Rohrstangenum Kosten, Leistung und visuelle Wirkung in Einklang zu bringen.





Beispiel 1: Projekt in abgelegener Gegend
Für eine 400-kV-Übertragungsleitung in einem abgelegenen Gebiet ohne vorhandene Zufahrtsstraßen sind Gittermasttürme aufgrund ihres geringeren Gewichts und des einfacheren Transports der klare Gewinner. Das Projekt kann ohne den Bau teurer Zufahrtsstraßen zu jedem Turmstandort durchgeführt werden.

Beispiel 2: Stadtprojekt
Für eine 138-kV-Leitung durch ein Vorstadtviertel werden trotz der höheren Kosten häufig Stahlrohrmasten bevorzugt – der geringere Platzbedarf und das bessere Erscheinungsbild machen sie für die Gemeinde und die örtlichen Behörden akzeptabler.

Beispiel 3: Gemischter Ansatz
Einige Projekte verwenden eine Kombination: Rohrmasten in städtischen Abschnitten, Gittertürme in ländlichen Abschnitten, um das beste Gleichgewicht zwischen Kosten, Ästhetik und Leistung zu erzielen.





Es gibt keine einzelne „bessere“ Option – es geht darumAnpassen des Turmtyps an die spezifischen Bedingungen Ihres Projekts. Die richtige Wahl hängt ab von:

Spannungsniveau– Höhere Spannungen begünstigen im Allgemeinen Gittermasten

Terrain– Entlegene Gebiete bevorzugen Gitter; In städtischen Gebieten werden Rohrmasten bevorzugt

Landverfügbarkeit– Knappes Land begünstigt Rohrmasten

Budget– Gittertürme sind in der Regel von vornherein günstiger

Lokale Vorlieben– Akzeptanz in der Gemeinschaft ist wichtig

Wie die Experten von Burns & McDonnell's betonen, wird diese jahrzehntelange Debatte wieder relevant, da die Energieversorger den Aufbau des Übertragungsnetzes überdenken. Der Schlüssel liegt darin, über Einheitslösungen hinauszugehen.
